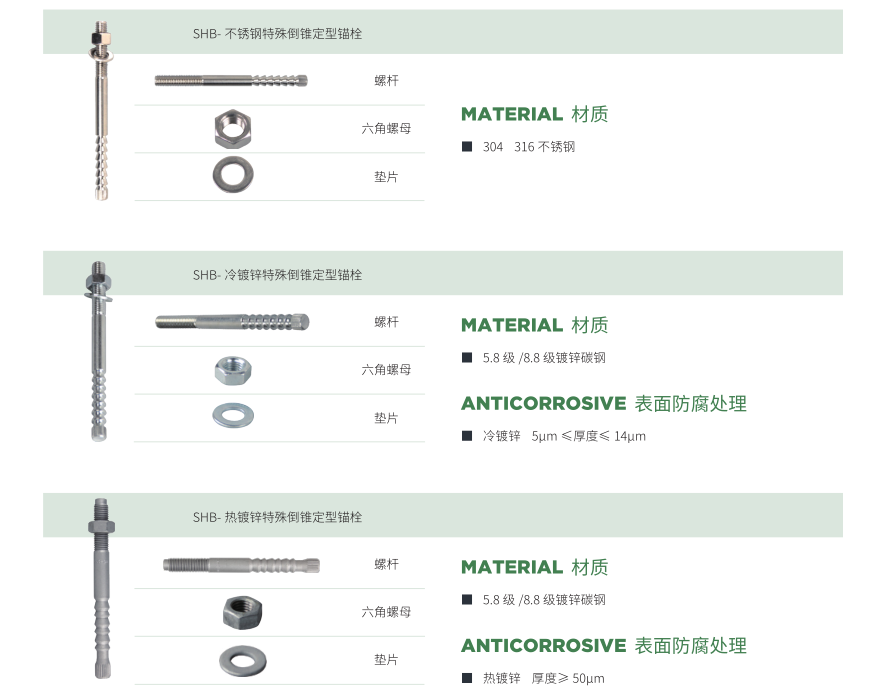

定型锚栓也称特殊倒锥形锚栓、特殊倒锥胶粘型锚栓。由螺杆、平垫、螺母组成,通过化学粘结剂保证锚栓与混凝土体的粘结强度。需配合施邦注射式植筋胶使用。
锚固深度适应范围广
小间距、小边距
应用于地震区裂缝混凝土
高强粘结力,效果如同预埋
杰出的耐久性、抗焊性

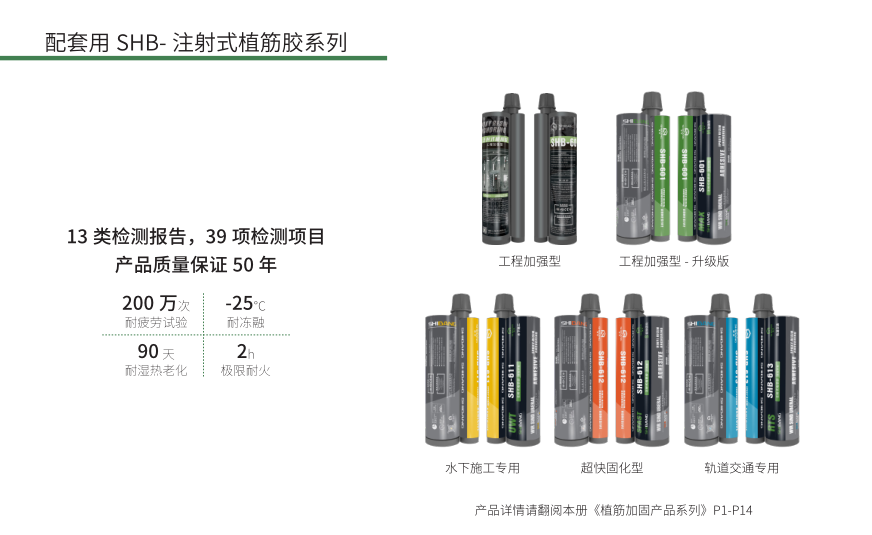

配合 SHB- 注射式植筋胶使用,质量保证 50 年

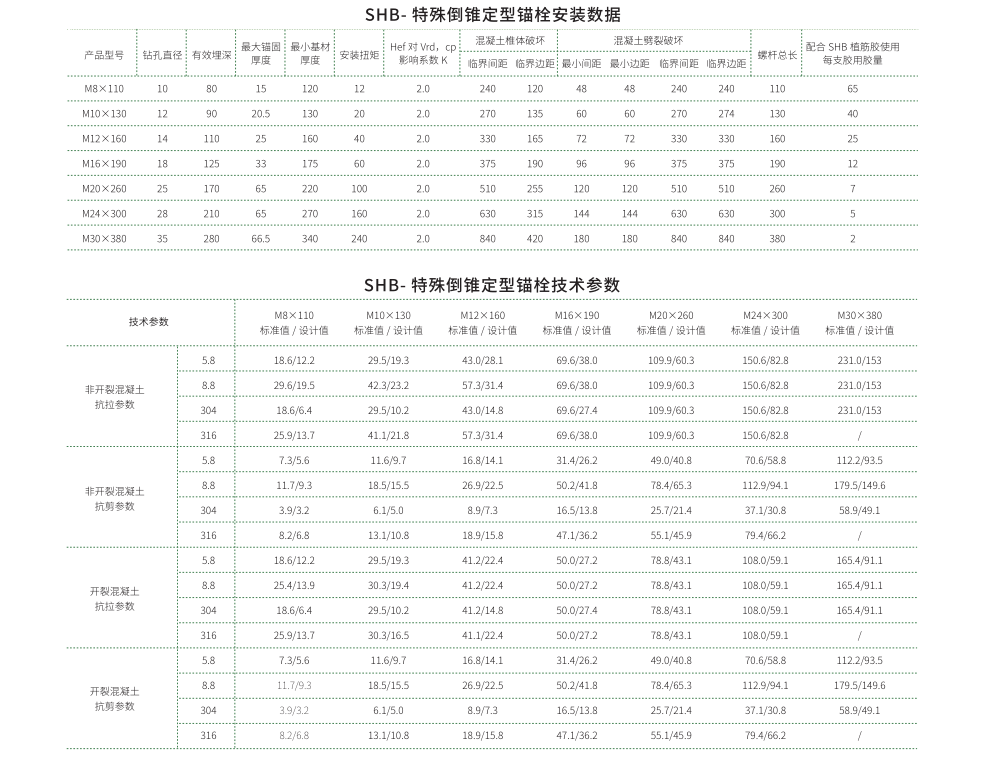

表格安装数据单位为 mm,技术参数单位 kN;
表格数据基于 C20/C25 基材混凝土,如基材等级变化,应遵循技术部门与设计图纸的要求,按规范追加混凝土强度影响系数;
表格中的材质:304 材质为 A2-70 不锈钢;316 材质为 A4-70 不锈钢;
表格设计荷载包含了材料分项安全系数;
表格数据适用于:正确安装,无边距、无间距影响,最小基材厚度;
表格未列出的产品,具体数据请咨询施邦(上海)实业有限公司。
锚栓临界边距 Ccr.1.5hef:混凝土理想锥体受拉破坏的锚栓临界边距(锚栓中心到混凝土边界的临界距离);
锚栓(群锚)临界间距 Scr.N ≥ 3.0hef:混凝土理想锥体受拉破坏的锚栓临界间距(锚栓与锚栓之间的临界中心间距);
锚栓最小边距 Cmin ≥ 0.8hef:不发生安装造成的混凝土劈裂破坏的锚栓边距最小值;
锚栓最小间距 Cmin ≥ 1.0hef:不发生安装造成的混凝土劈裂破坏的锚栓间距最小值;
hef:有效锚固深度。
幕墙龙骨角码固定
钢结构、重型荷载固定
嵌缝盖板、楼梯锚固
接触网腕臂、逃生平台固定
机械、传送带系统、仓储系统
防撞护栏、隔音墙
轨道交通、路桥及混凝土张力区后锚固应用
混凝土加铺层及结构节点加固
