SHB-D801 灌缝胶系 A、B 双组分改性环氧类低粘度液状胶粘剂，适合 0.5~3mm 宽的细微裂缝。

改性环氧树脂，不含苯乙烯，安全无毒
胶体粘度低、渗透力强，能很好的充实修补裂缝
抗老化、耐介质（酸碱盐）性能好
固化配比范围广，可操作时间长
固化时不收缩，固化后韧性、抗冲击能力优异

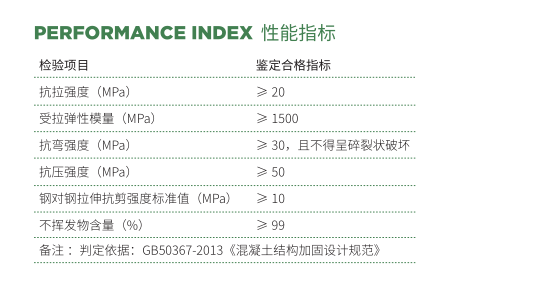

备注：环境温度低于 -5℃，固化时间可参照上表适当延长

■ 裂缝清理：缝中如被泥土粉尘堵塞，可用小型工业吸尘器吸出。沿裂缝两边约 5cm 的混凝土表面要用湿布擦去尘土，但要注意缝中不得进水；
■ 粘贴底座：注胶底座宜用 SHB-D802 封口胶骑缝粘贴，注胶底座的间距与裂缝宽度有关。当裂缝数量较多时，具体作法如下：首先，在预计要贴注胶底座的裂缝位置贴上医用白胶布，再用窄毛刷将封口胶沿裂缝来回涂刷，使裂缝封闭。大约 10 分钟后，揭去胶布条，露出小缝；
■ 封闭裂缝：用封口胶将注胶底座预留的小缝处骑缝粘上，整个底座都要用封口胶包严，固化后周边可能有裂口，必须反复用封口胶补上，以免注胶时漏胶；
■ 进行试漏：试漏要逐条裂缝进行。每条连通的裂缝，先将注胶底座用堵头堵上，留一个注胶底座用低压注射器压气，在封闭的裂缝上涂肥皂水进行试漏；
■ 配制胶水：注胶操作一般在粘注胶底座的第二天进行，气温在 30℃以上时，半天时间就可注胶。注胶前先配制 SHB-D801 灌缝胶，在塑料杯中分别倒入灌缝胶 A、B 组份，按规定重量比混合均匀备用；
■ 注入胶水：用低压注射器吸取灌缝胶，插入注胶底座，用手推动低压注射器活塞 , 使配制好的灌缝胶通过注胶底座压入裂缝，当相邻的注胶底座中流出胶水时，就可以拔出低压注射器，堵上堵头 , 将低压注射器移到相邻胶底座重复注胶。垂直缝，一般由下往上注胶，水平缝 , 从一端向另一端逐个注胶。如果裂缝较细时，可以使用低压注射器上的弹力装置对胶体自动加压；
■ 二次注胶：为了保证胶水充满裂缝，在注胶后约半小时，可以对每个注胶底座再次注胶；
■ 质量检验：灌缝胶的强度发展与环境温度有很大关系，一般情况（20 ～ 25℃）1 天后开始固化，1 个月后达到要求强度。检查注缝质量可以用小型空心钻机，跨缝钻取芯样，进行检查。

SHB-D801 灌缝胶在配制施工时应保持通风良好，粘贴面洁净、无油污
固化温度不低于 5℃，环境温度 20-25℃时固化时间不少于 3 天，平均温度为 10℃时固化时间不少于 7 天
施工时必须具备手套、口罩、护目镜、安全帽等防护用品
若不慎弄到皮肤或衣物上，可用丙酮清洗并用大量清水冲洗
若不慎食用或溅入眼睛，应立即就医
超低温或高温环境作业用胶，可特殊生产

本产品应密封储存在环境温度 -5℃ -40℃的干燥、清洁的库房内，不得露天堆放或雨淋，不得损坏包装
夏季应放到阴凉通风处存放，不得暴晒；冬季应放到室内存放，室内温度不能低于 15℃
A、B 组份应分开存放，避免混杂。常温（25℃）储存期为 12 个月，若超过 12 个月，应进行检测，如各项物理力学性能均达到标准要求，则可继续使用
本产品不属于易燃、易爆、有毒危险品，可按一般化学建材运输，运输途中不得损坏包装、暴晒或雨淋、不得倾斜或倒置

混凝土桥梁、房屋、水利、路面等工程中裂缝注胶修补
混凝土、砖等构件缝隙灌注粘结，起修复加固作用
混凝土内部缺陷（蜂窝、疏松）注胶补强修补
