碳纤维布加固技术因其轻质高强、施工便捷等优势，在建筑结构加固领域应用广泛。然而，施工过程中一个常见却不容忽视的问题——空鼓，往往直接影响加固效果，甚至可能导致整个加固工程失效。空鼓意味着碳纤维布与混凝土基层之间未能完全贴合，无法实现共同受力，结构的补强作用大打折扣。那么，空鼓究竟因何产生？又该如何有效解决？

空鼓产生的主要原因，空鼓的产生并非单一因素所致，而是施工各环节问题的体现。

1.基层处理不到位是其一原因，混凝土表面若存在凹凸不平、蜂窝麻面或突出物，且未进行打磨和找平处理，碳纤维布粘贴后就无法与基层紧密贴合，形成空鼓。部分施工人员为赶工期，甚至跳过打磨工序，直接粘贴，导致空鼓几乎不可避免。

2.胶粘剂涂刷不均匀同样关键。刷胶时厚薄不一，会导致局部胶层过薄无法有效粘结，或过厚造成固化收缩不均而产生空隙。此外，刮板在刮布时未能将空气完全排出，也是空鼓形成的直接原因——大部分空鼓都与排气不彻底有关。

3.碳纤维布本身的质量问题也不容忽视。 劣质碳纤维布丝束张力不够、间隙不一致，在胶水固化后容易形成波浪状坠点，从而产生空鼓。材料选择不当，再规范的施工也难以弥补。

根据空鼓面积分级处理

空鼓的处理需根据面积大小采取不同方法，不能一概而论。

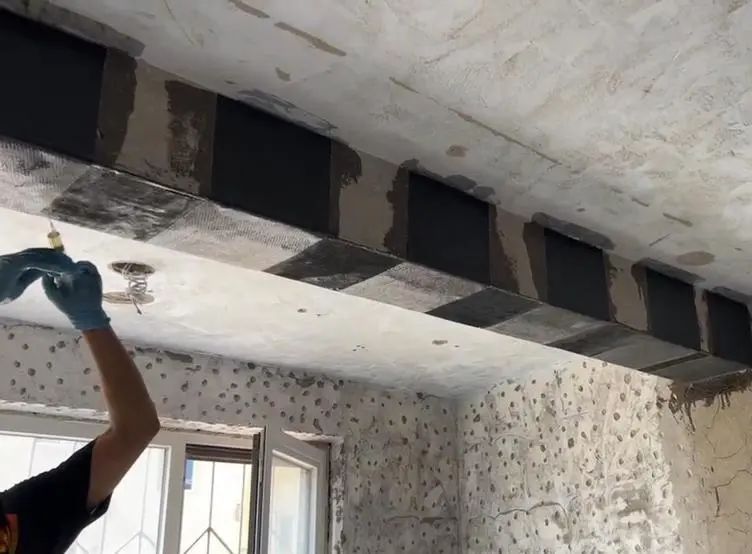

单个空鼓面积不大于10000mm²时，可采用注胶法修复。具体操作是在空鼓区域钻孔，使用针管或注射器注入高强度的修复胶体，填充空隙后压实养护。这种方法操作相对简单，对原结构影响小。

单个空鼓面积大于或等于10000mm²时，则必须割除重贴。应将空鼓部位的碳纤维布切除，清理基层后重新粘贴等量碳纤维布，新贴片材与已贴片材的搭接长度应不小于100mm。规范明确规定，有效粘结面积不应小于总粘贴面积的95%，否则工程判定为不合格。

想要杜绝空鼓，主要在于提前预防。施工前必须彻底打磨清理基面，修补平整坑洼与裂缝，保证基面干燥洁净；严格按比例调配浸渍胶，充分搅拌无气泡；粘贴碳布后用专用滚筒反复滚压排气，保证胶体均匀浸透布体；多层施工严格把控间隔时间，适配环境温度调整施工节奏。

碳纤维布空鼓问题虽常见，但并非无法避免。从基层处理到涂胶滚压，每一个环节的严谨操作，都是杜绝空鼓、保障加固质量的关键。
